防爆防火治理

fbfhzl

隔爆翻板阀是一种用于含有可燃性粉尘的管道上,允许管道内粉尘和气体单向通过,防止爆炸逆向传播的被动式单向隔爆阀。正确的使用隔爆翻板阀,可防止粉尘爆炸从下游管道传播至上游管道,从而有效的避免“二次爆炸”或“多次爆炸”的发生,防止粉尘爆炸事故扩大化,保护人身和财产的安全。

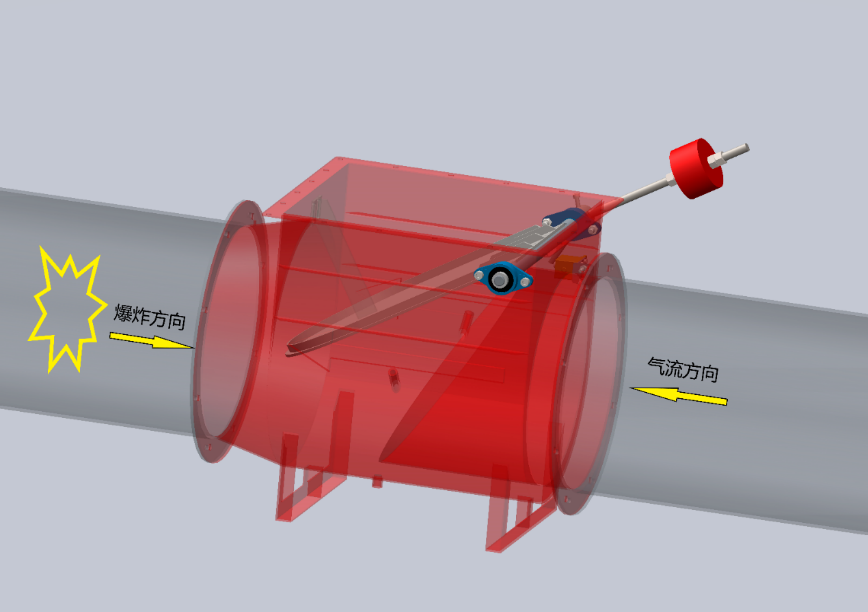

正常工作时

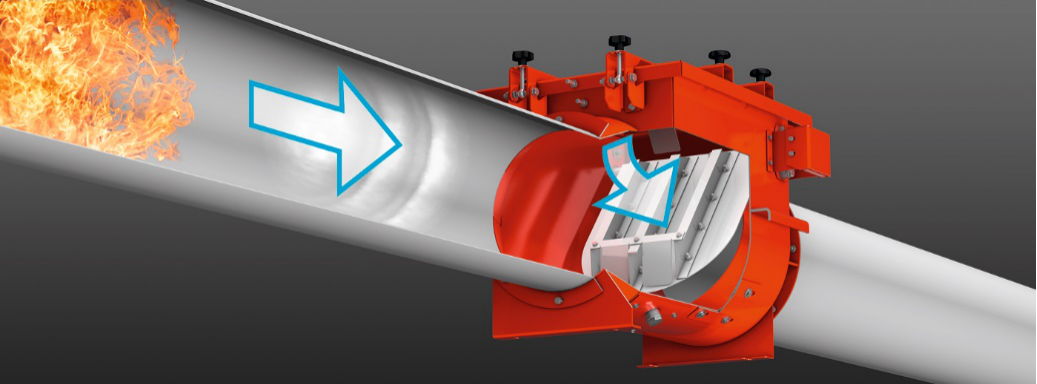

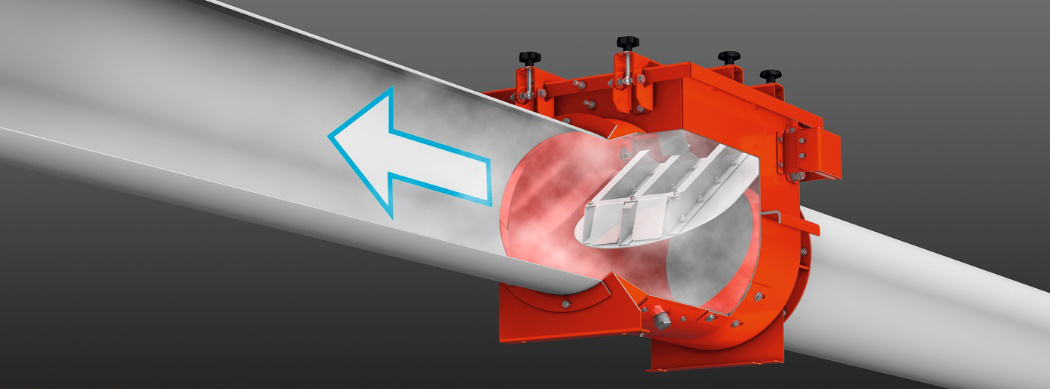

发生爆炸时

产品类型:

重锤式

磁吸式

技术特性:

精巧设计:产品可竖直安装,有效避免积尘;压阻小

最大泄爆压力pred,max:0.040MPa

适用粉尘类型:可提供适用于不同类型粉尘的产品

检测报告:通过国内第三方权威机构认证

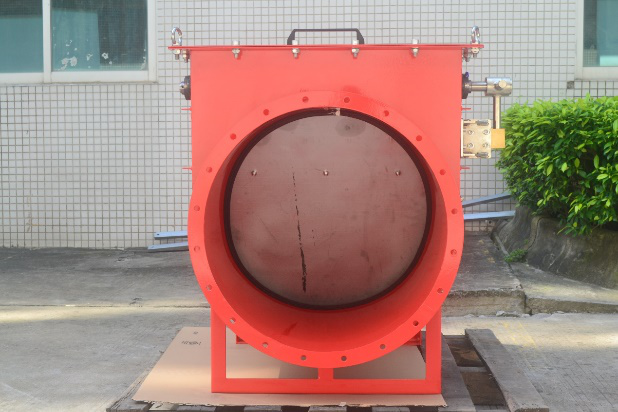

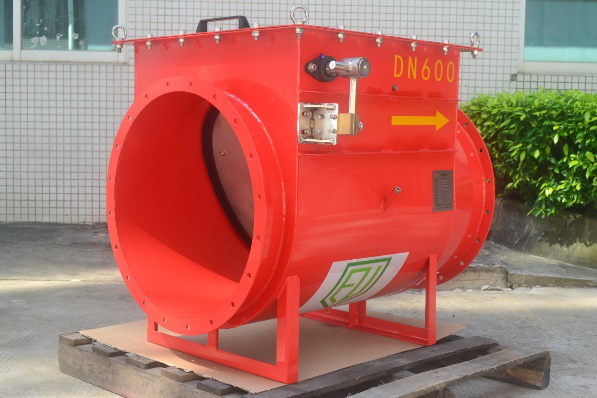

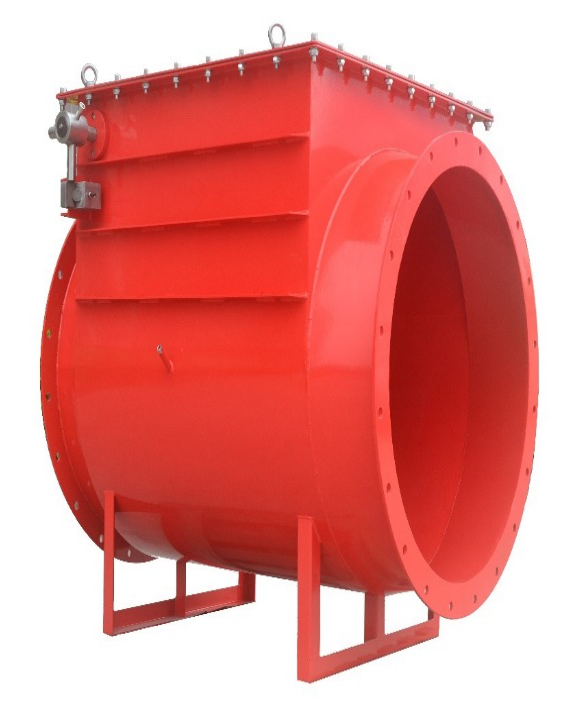

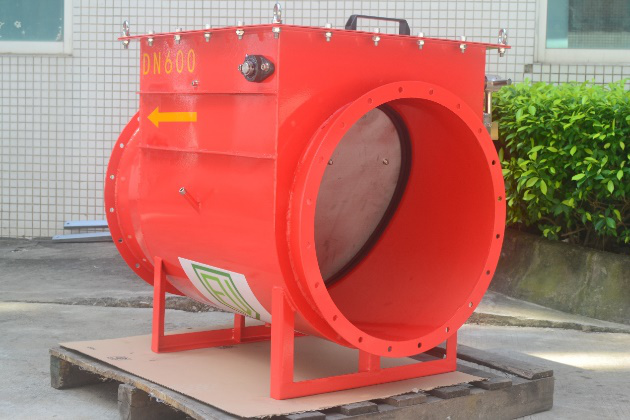

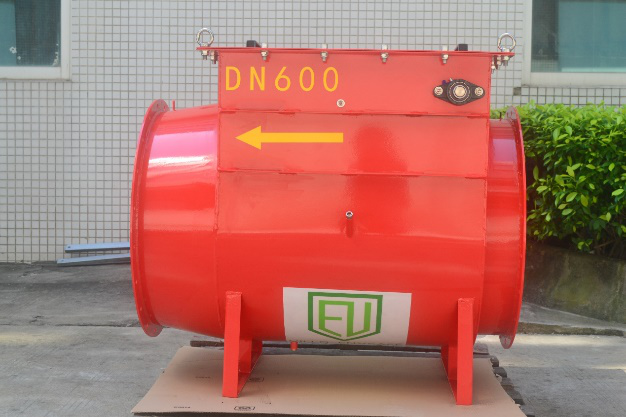

产品图片:

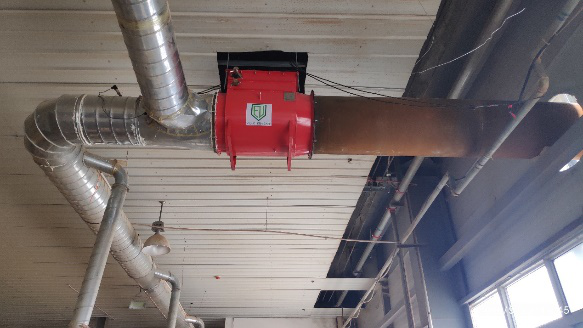

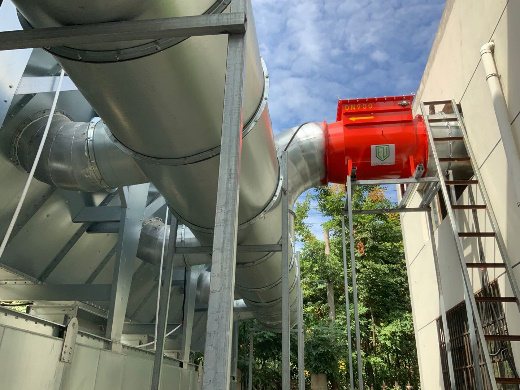

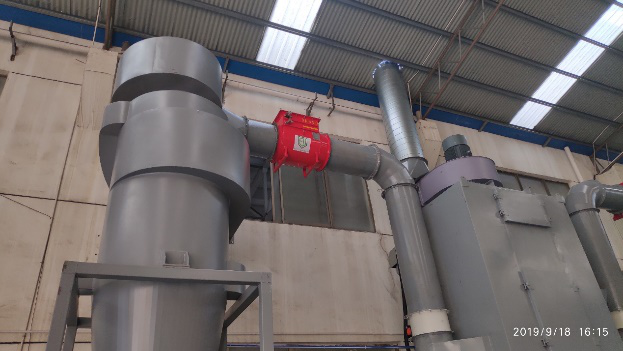

应用场景:

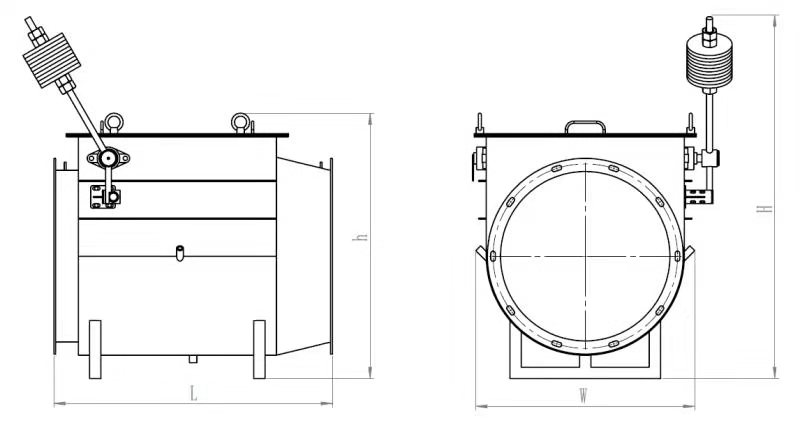

产品规格:



规格

L

mm

W

mm

h

mm

H

mm

法兰外径

mm

螺栓孔

重量

kg

分度圆(mm

数量

直径(mm

DN100

365

273

319

406

180

150

6

12

14

DN150

400

320

358

438

220

190

6

12

16

DN200

420

376

398

520

270

240

6

12

22

DN250

444

412

458

564

320

290

8

12

27

DN300

520

465

508

626

380

350

8

12

36

DN350

600

523

559

695

420

390

8

12

51

DN400

700

597

636

850

474

446

8

12

65

DN450

740

650

684

958

520

490

10

12

74

DN500

770

702

736

1035

580

550

10

12

86

DN550

860

742

763

1070

620

590

10

12

95

DN600

1000

869

933

1280

680

640

20

14

134

DN650

1050

910

1028

1420

740

700

20

14

217

DN700

1200

1009

1083

1436

850

800

20

14

259

DN750

1250

1075

1123

1530

840

800

20

14

296

DN800

1300

1120

1203

1700

950

900

20

18

361

DN850

1350

1170

1283

1790

980

930

20

18

388

DN900

1400

1220

1303

1850

1050

1000

20

22

424

DN950

1450

1265

1383

1890

1100

1050

20

22

479

DN1000

1500

1325

1433

1975

1150

1100

20

22

563
