连续套袋型工业吸尘器 / VFG-75E系列

类型:连续套袋型工业吸尘器
系列:VFG-75E系列
适用工况:可适用于要求连续工作、粉尘粒径较小、粉尘量较大的场合; 适用于地坪打磨、抛丸、三相电源的工况。

  • 产品介绍

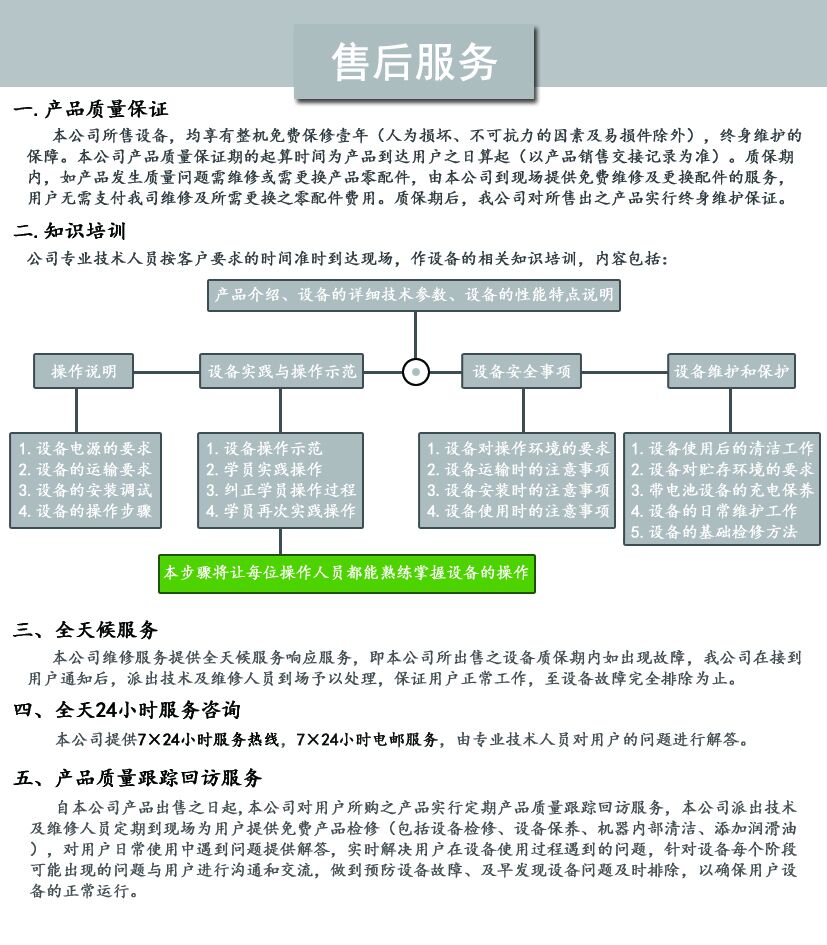

  • 售后服务

1、连续套袋型工业吸尘器结构组成

我司连续套袋型工业吸尘器主要由下列主要结构组成:集尘上桶结构、涡轮风机结构单元、手动反吹装置、滤袋过滤结构单元、泄压阀、滤筒过滤结构单元、收集袋结构单元等。





1.1  机身结构


本机采用经典的电机后置式设计,电机置于密封的电机罩,安全可靠,降噪性好。。


主体钣金采用2mm厚SPCC冷轧板制作而成,以保证机器的结构强度;钣金采用激光开料,加工工艺精准,以保证机器尺寸的精确;表面进行抛光打磨处理和高温烤漆处理,使工件表面光滑美观,提高表面处理质量,以保证机器的美观耐用性。集尘上桶内部设置双重旋风分离器,灰尘从吸尘口进入经过旋风分离器,首先将大颗粒粉尘过滤,可以为后置的滤筒式过滤器减轻负担。





1.2  阿克苏诺贝尔涂料


   VFG-75E的外观的涂料选用阿克苏诺贝尔涂料,提高机器的耐腐蚀性,可以有效防止机器处于潮湿的工作环境中出现生锈的现象。机器上喷涂厚度大概为50μm~60μm,为起最大限度保护作用,所有金属底材均需除油脱脂,铁系金属采用锌或铁系磷化。使用在机器设备的阿克苏诺贝尔涂料在ISO9227认证中性盐雾喷雾的环境通过250小时测试,划线两侧膜下单边渗透腐蚀宽度不超过 2mm;在耐候性方面,可以在12 个月户外曝晒,无粉化现象,仍保持优良的保护性能。





1.3  涡轮风机结构单元


专门针对此使用时间长,负荷量大的工况,我们的涡轮风机采用国际先进的精铸铝合金技术,采用宽压双频,保护等级IP54,绝缘等级F,可24小时连续工作,吸力强劲。


电控元件选用世界著名施耐德品牌,并且具有缺相、热过载和相序保护功能,可有效保证机器的安全运行。





1.4 手动反吹装置


   配套 2 级过滤单元后,可有效减轻过滤器的负担,无需配套压缩空气自动脉冲反吹,可在使用一段时间后(4—8h) ,对吸尘设备进行手动清灰维护。 VFG-40E连续套袋型工业吸尘器的滤袋的清灰方式采用手动反吹的结构,独特手动反吹系统有效地清洗滤袋遗留的粉尘,并且经济实用, 操作方便。





1.5 粉尘收集袋


VFG-75E连连续套袋型工业吸尘器的粉尘收集系统采用独特的连续套袋结构,独特的连续套袋结构装卸方便,套袋由管状塑料袋折叠,可以连续拉扯,每一套粉尘收集袋的长度大概是22米,约可以连续使用25次。粉尘收集袋的材质为聚乙烯(PE),聚乙烯薄膜,轻盈透明,具有防潮、抗氧、耐酸、耐碱、气密性一般,热封性优异等性能。





1.6  过滤结构单元


   考虑到地面研磨产生粉尘量特别大,行业内现有配套设备都会出现滤芯堵塞的问题,我们 VFG 系列采用前置旋风过滤+两级滤芯过滤单元的结构:前置内旋风结构可有效阻挡大部分的粉尘进入过滤装置,有效减少滤芯的负担,两级过滤装置逐级过滤,比市面上常规除尘设备过滤面积大很多,使粉尘过滤速度大大降低,减粉尘对滤芯的吸附力,配合较小的反吹力度即可有效清洁滤芯,杜绝堵塞问题。


   而对于地面研磨产生的粉尘,其粒径一般很细(低至 1μm 以下),使用常规除尘设备很容易出现透尘(风机消音器出口都会带有细微粉末),我们专门配置了二级高效滤筒(过滤精度达到 0.3μm)过滤装置,一级过滤单元是采用星型聚酯针刺毡过滤袋,并对滤芯表面进行 PTFE 覆膜处理,过滤精度对 1.0μm 粒径大小的粉尘过滤精度达 99%以上,二级过滤单元采用日本进口„TORAY?聚酯纤维滤纸基材,表面进行覆膜处理,过滤精度对 0.3μm粒径大小的粉尘过滤精度达 99.15%以上,这样的过滤精度对 PM2.5 有很好的去除效果,有效拒绝透尘。


   正常使用,一般一级过滤芯使用寿命约为 0.5—1 年左右,最好根据实际使用和维护情况进行更换,以确保良好的使用效果。


  二级滤芯可根据实际使用情况 1—2 个月清灰一次,正常使用寿命在 2 年左右。





1.7 快速接头


VFG 系列进风口连接 PU 软管处采用不锈钢 316 快速接头,快速接头是一种不需要工具就能实现管路连通或断开的接头。当设备配套研磨机使用一段时间后,需要清灰时,需要拆开进风口,将此快速接头安装在进风口处可以更方便拆卸滤筒来进行清灰操作。





1.8 泄压阀


为杜绝吸尘器出现堵塞而导致电机发热量过大使电机烧坏的情况出现,我们采用加装泄压阀的形式。在吸尘器的内部的气压数值达到泄压阀的设定时,泄压阀会自动打开,从而防止吸尘器出现堵塞的情况,同时泄压阀在吸尘器的的工作的情况也起到散热的作用。





1.9 电控面板


   VFG-75E连续套袋型吸尘器的电控面板的设计是采用简洁的操控面板,采用四芯或者五芯快速插头控制电路,并且安装真空压力表实时监控机器运行状态。





1.10四芯插座和插头组件


   VFG-75E采用四芯插座与插头组件,四芯插座和插头组件具有防水、防尘、防潮、防腐、阻燃、抗老化等特性,可以更好保护电源线。






1.11 粉尘收集结构单元和分离操作


机器粉尘收集采用独特的连续套袋结构,独特的连续套袋结构装卸方便,套袋由管状塑料袋折叠,可以连续拉扯,收集到一定量后,使用扎带封口,剪断套袋,便可继续使用,经济实用,方便粉尘的转移和处理。


对于地坪研磨行业作业面积大的工况,可根据需求配置,一次换袋,可连续使用大概25次,节省工作时间,节约生产成本。
